Máy hàn đường may vòi phun CNC MAG cho bình nước nóng

Vị trí hàn của thiết bị được thể hiện trong hình bên dưới (được đánh dấu màu đỏ):

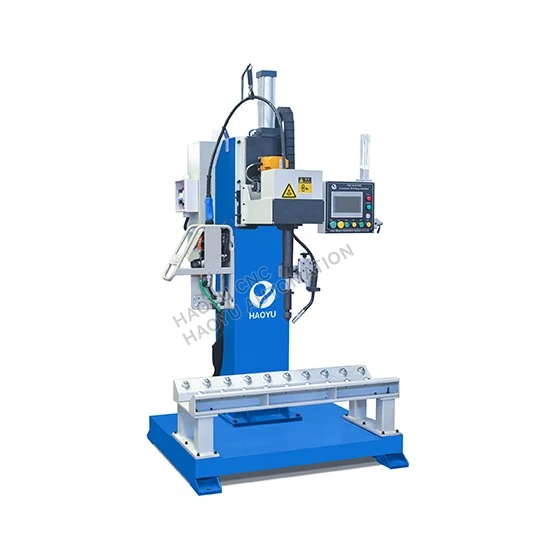

Máy hàn núm vú thẳng đứng tự động



1. Khung dọc cột/{1}}cột đơn

Vật liệu chính: Đế thép vuông hàn gia cố hoặc đế gang chính xác, được tôi luyện để giảm ứng suất và đảm bảo không bị biến dạng trong quá trình-hoạt động lâu dài.

Lợi thế về cảnh quan: Bố trí theo chiều dọc giúp giảm đáng kể yêu cầu về không gian của dây chuyền sản xuất.



2. Phát hiện giới hạn vòng quay và đầu nguồn quay chính xác

Hệ thống truyền động: Được trang bị động cơ servo nhập khẩu và bộ giảm tốc hành tinh có độ chính xác cao-.

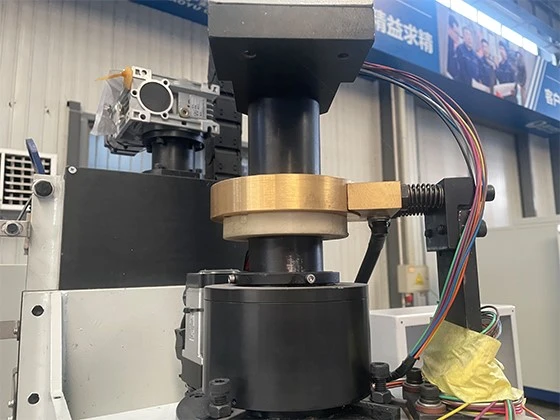

Cơ chế dẫn điện: Vòng trượt dẫn điện bằng đồng tự bôi trơn-tự bôi trơn tích hợp giúp ngăn ngừa hiệu quả sự dao động của dòng điện và đảm bảo độ ổn định của hồ quang.

Phát hiện giới hạn xoay: Đây là chức năng an toàn quan trọng trong máy hàn vòi phun đứng. Nó chủ yếu giới hạn phạm vi góc quay của mỏ hàn, ngăn ngừa va chạm với phôi, đồ gá hoặc chính thiết bị do xoay quá mức trong quá trình vận hành. Cảm biến giám sát vị trí quay của mỏ hàn theo thời gian thực. Khi hệ thống phát hiện chuyển động của nó tiến gần hoặc vượt quá ranh giới góc an toàn đã đặt, nó sẽ ngay lập tức kích hoạt tín hiệu điều khiển để buộc dừng hoặc điều chỉnh bộ truyền động quay, bảo vệ hiệu quả cấu trúc mỏ hàn và hệ thống dây điện bên trong khỏi hư hỏng cơ học.



3. Giá đỡ mỏ hàn khí nén ba chiều-

Định vị nhanh: Hành trình thanh trượt khí nén có thể điều chỉnh cho phép tự động tiến và lùi mỏ hàn, đảm bảo khoảng cách giữa vòi phun-đến-vòi dầu không đổi.



4. Thiết bị kẹp/định tâm bằng khí nén

Hệ thống định tâm: Khuôn kẹp định tâm được thiết kế đặc biệt cho vòi phun dầu; nhấn xi lanh ngay lập tức căn chỉnh trục phôi.

Thay đổi khuôn nhanh: Thiết kế cố định mô-đun cho phép thay thế nhanh chóng và hiệu quả các thông số kỹ thuật vòi phun dầu khác nhau.



• 5. Hệ thống làm mát và loại bỏ bụi tuần hoàn

Làm mát mỏ hàn: Hệ thống tuần hoàn làm mát bằng nước-lưu lượng cao tích hợp, hỗ trợ hoạt động với dòng điện cao liên tục trong 24- giờ.



• 6. Hình ảnh chi tiết







Máy hàn vòi phun CNC MAG:



• MAG-Hàn hiệu quả cao: Sử dụng hàn hồ quang kim loại khí (GMAW), mang lại sự xuyên thấu mạnh mẽ cho thép cacbon, tạo ra các mối hàn đẹp mắt về mặt thẩm mỹ, không có khuyết tật bên trong.
• Automated Cyclic Operation: Only manual placement of the workpiece is required; the system automatically completes the following steps: clamping -> rotation -> arc ignition -> welding -> arc termination ->cài lại.
• Giám sát thông số thời gian thực: Màn hình cảm ứng hiển thị dòng điện hàn, điện áp, tốc độ quay và công suất hàn trong thời gian thực, hỗ trợ cảnh báo tự chẩn đoán lỗi.







Thiết bị hàn đường may vòi phun CNC MAG cho bể nước







1. Thông thường chúng tôi sẽ sử dụng vỏ gỗ dán khử trùng để đóng gói; Đối với một số máy lớn, chúng ta có thể sử dụng pallet thép và vỏ bọc nhựa. Tất cả các máy đều được sơn bằng sơn chống gỉ hoặc dầu trước khi rời nhà máy.
2. Gói có thể theo yêu cầu của khách hàng.
