Máy hàn đường tròn CNC tự động cho xe tăng

Máy hàn chu vi bể là một thiết bị tự động hiệu quả cao được thiết kế đặc biệt để tự động hàn các mối hàn chu vi trên các bể kim loại (như bình gas, bể chứa và bình chịu áp lực). Thiết bị này chủ yếu được sử dụng để hàn đối đầu chính xác thân hình trụ của bình với nắp cuối ở cả hai đầu.

Máy hàn chu vi tự động hóa và tiêu chuẩn hóa quy trình hàn bằng cách sử dụng mỏ hàn cố định và phôi quay, kết hợp với hệ thống PLC hoặc CNC.

Tùy thuộc vào vật liệu của phôi (thép carbon, thép không gỉ, hợp kim nhôm) và yêu cầu của quá trình hàn, thiết bị này thường được trang bị nguồn điện hàn khí bảo vệ (MAG/MIG), hàn hồ quang argon (TIG) hoặc nguồn điện hàn hồ quang chìm (SAW).

Lấy đường nối chu vi bình xăng làm ví dụ:

1.Bệ máy chính và cơ chế truyền động

• Giường: Được làm từ-thép hoặc gang cường độ cao, được hàn và xử lý lão hóa để giảm bớt áp lực và đảm bảo độ ổn định-lâu dài.
• Đầu trục chính: Bao gồm một động cơ-điều chỉnh tốc độ tần số thay đổi hoặc động cơ servo, điều khiển trục xoay quay phôi thông qua một bộ giảm tốc. Trục chính được trang bị các thiết bị kẹp (chẳng hạn như mâm cặp khí nén).
• Ụ sau: Di chuyển dọc theo ray dẫn hướng giường theo chiều dài phôi, dùng để giữ đầu kia của phôi tại đúng vị trí, đảm bảo độ đồng tâm trong quá trình quay. Thông thường, kẹp bằng khí nén hoặc bằng tay được sử dụng.

2. Cơ chế vận hành hàn:

• Cơ chế vận chuyển/điều chỉnh chéo: Mỏ hàn được gắn trên một thanh trượt dẫn hướng tuyến tính chính xác, cho phép tinh chỉnh-chính xác theo các hướng dọc, ngang và tiến/lùi để điều chỉnh độ lệch của các đường kính và vị trí đường hàn khác nhau.
• Bộ tạo dao động mỏ hàn: Đối với các quy trình yêu cầu phạm vi bao phủ đường hàn rộng hơn, bộ tạo dao động được cung cấp, cho phép thiết lập biên độ dao động, tốc độ và thời gian dừng cạnh.

3. Hệ thống điều khiển điện:

• Dựa trên PLC (Bộ điều khiển logic lập trình), kết hợp với giao diện máy-màn hình cảm ứng (HMI). Người vận hành có thể đặt các thông số như dòng hàn, điện áp, tốc độ và chiều dài hàn trên màn hình cảm ứng và lưu trữ nhiều công thức sản phẩm để dễ dàng thu hồi trong quá trình thay đổi sản xuất.
• Có tính năng phát hiện điểm bắt đầu hàn tự động{0}}, chức năng kết thúc hồ quang hàn (làm đầy miệng hố) và cảnh báo lỗi.

4. Nguồn điện hàn và cơ chế cấp dây:

Chọn nguồn điện hàn phù hợp (như OTC, Aotai, Panasonic, Lincoln, v.v.) theo quy trình. Bộ cấp dây đẩy dây hàn ổn định để đảm bảo quá trình đốt hồ quang ổn định.

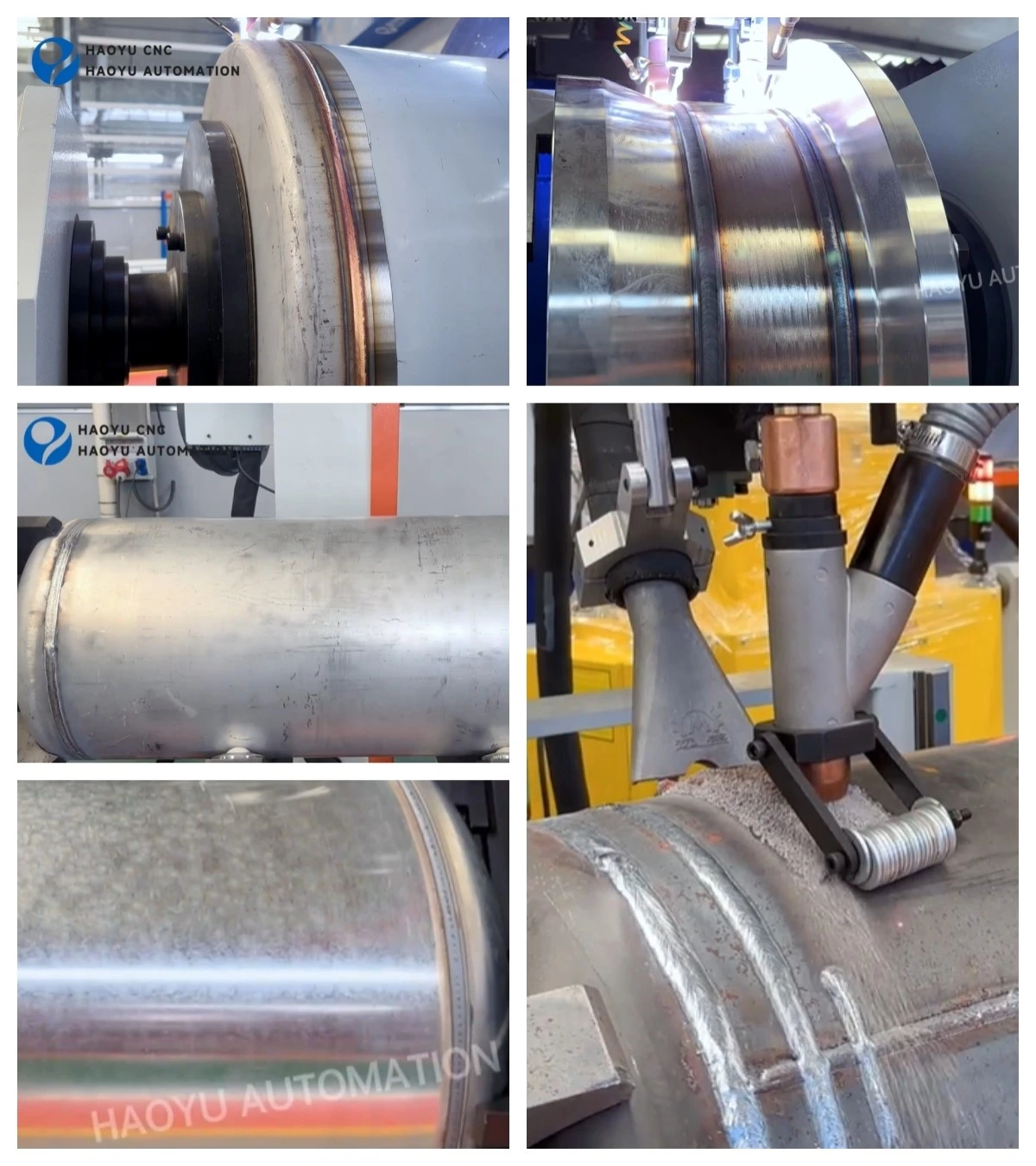

5.Kết xuất

6.Những người khác để bạn tham khảo

Chúng tôi sẽ tạo ra giải pháp hàn phù hợp dựa trên nhu cầu hàn của bạn.

Chào mừng bạn đến xem thêm video trên kênh YouTube của chúng tôi:https://www.youtube.com/@HAOYUWelding

Máy hàn đường may bể chứa:
