Máy hàn đường may CNC cho thùng thép không gỉ

Máy hàn đường may CNC cho thùng thép không gỉ

I.Mô tả

Hàn theo chu vi thân bể là một quá trình quan trọng để sản xuất và lắp ráp các bể hình trụ hoặc hình cầu. Quá trình này thường được thực hiện bằng cách quay phôi hoặc mỏ hàn theo chu vi, sử dụng các phương pháp hiệu quả như hàn hồ quang chìm và hàn được bảo vệ bằng khí để đảm bảo mối hàn theo chu vi đồng nhất, dày đặc và có độ bền cao.

II.Thiết kế cơ bản

1. Mỏ hàn được cố định khi phôi quay. Vị trí hàn nằm ngang. Phôi được kẹp chặt bằng đồ gá ở hai đầu và quay.
2. Hai mỏ hàn và hai nguồn điện hoạt động đồng thời giúp nâng cao hiệu quả công việc.
3. Mỏ hàn, hộp trục chính và ụ sau có thể được điều chỉnh theo chiều dọc để phù hợp với nhiều loại mối hàn khác nhau.
4. PLC Omron của Nhật Bản được sử dụng để điều khiển máy chạy và tốc độ được điều chỉnh bằng AC servo, điều này có thể cải thiện độ tin cậy của thiết bị.
5. Áp dụng định vị mặt cuối và chế độ kẹp bằng khí nén.

III.Thông số kỹ thuật

IV.Hình ảnh chi tiết

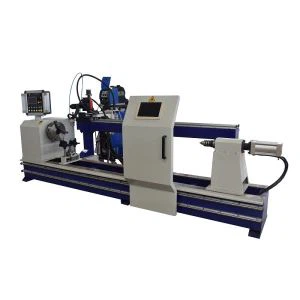

Máy hàn đường may CNC cho thùng thép không gỉ

1. Máy này được tạo thành từ máy tính lớn, hộp trục chính và cơ cấu cấp khí nén, ụ và cơ chế cấp khí nén, cơ cấu hỗ trợ phôi, cơ chế điều chỉnh và nạp mỏ hàn, hệ thống điều khiển điện, hệ thống khí nén và nguồn điện hàn.

2.ụ Csự thắp sángMcơ chế

Đuôi xe khí nén có thể được điều chỉnh dọc theo đường ray dẫn hướng để đáp ứng các yêu cầu của các loại hàn khác nhau. Nó sử dụng thanh vít-vận hành bằng tay để điều chỉnh. Phôi được kẹp bằng khí nén và quay. Phần mở rộng của ụ sau được trang bị thiết bị cố định bằng khí nén. Đồ gá kẹp chặt hai đầu phôi để đảm bảo độ đồng đều của mỗi lần kẹp.

Chân máy được làm bằng gang và ống thép dày. Đường ray dẫn hướng được lắp đặt trên đế.

3.Cơ chế hỗ trợ phôi

Bên trái và bên phải của máy được lắp đặt các giá đỡ hình chữ V{0}}để đỡ phôi. Giá đỡ hình chữ V-di chuyển lên xuống bằng khí nén, di chuyển lên khi kẹp và di chuyển xuống khi hàn.

4.Hệ thống điều khiển điện

PLC của Nhật Bản được sử dụng làm lõi để điều khiển các chương trình kẹp và hàn. Hệ thống có độ ổn định tốt và cấu trúc đơn giản, dễ bảo trì.

5. Với bộ dao động và theo dõi hồ quang TIG

V.Vedio để bạn tham khảo

Máy hàn đường may CNC cho thùng thép không gỉ
