Máy hàn thùng nhiên liệu nhôm MIG tự động





Máy hàn bể chứa nhôm

Thiết bị này được sử dụng để hàn thân thùng và nắp cuối của các phôi gia công bằng thép cacbon, thép không gỉ, nhôm và các thân hình trụ bằng kim loại khác (và hình vuông, hình bầu dục hình chữ D{0}}, v.v.). Quá trình hàn được điều khiển bằng hệ thống điều khiển số ba-trục. Khuôn được trung tâm gia công xử lý để tránh trầy xước bề mặt ngoài khi kẹp phôi. Bộ phận điều chỉnh của mỏ hàn sử dụng động cơ bước và vít bi, có thể được tinh chỉnh-theo cách thủ công trong quá trình hàn. Giảm cường độ làm việc của người vận hành và đảm bảo chất lượng hàn. Nó chủ yếu bao gồm giường, khung trục chính, khung kích, khung khí nén, cơ cấu điều chỉnh mỏ hàn, thiết bị định vị, hệ thống khí nén, nguồn điện hàn và hệ thống điều khiển điện. Nhiều loại phôi khác nhau có thể trực tiếp đặt tham số trên giao diện vận hành và chỉ cần gọi trực tiếp chương trình trong quá trình sản xuất. Chất lượng của toàn bộ máy là đáng tin cậy, hình thức đẹp và mức độ tự động hóa cao. Có thể thực hiện hàn tự động các dạng hàn TIG và MIG. (Cần có một bộ cấp dây bổ sung để hàn TIG).





Thiết bị hàn bể

Vật liệu hàn	hợp kim nhôm magiê
phạm vi chiều dài của đường nối chu vi hai bên	300-2200 mm hoặc theo yêu cầu
Phạm vi độ dày	2-4 mm hoặc theo yêu cầu
Tốc độ hàn	6-8 phút/cái
Tổng công suất thiết bị	25KW
Điện áp nguồn	380V ± 10% 50HZ
Áp suất khí nén	(0,4-0,6) MPa





Máy hàn thùng nhiên liệu nhôm tùy chỉnh



1.Hệ thống định vị (Lõi)

• Ụ trước và ụ sau: ụ trước thường là một bộ truyền động chủ động có-động cơ servo tích hợp và bộ giảm tốc chính xác để điều chỉnh tốc độ liên tục. Ụ sau là một cơ cấu kẹp dẫn động, dẫn động bằng khí nén và có thể trượt dọc theo ray dẫn hướng để chứa các thùng dầu có chiều dài khác nhau.
• Đầu cặp/Bộ cố định đặc biệt: Được gắn trên ụ trước và ụ sau, nó được sử dụng để kẹp và xoay chính xác phôi. Đối với các hình dạng thùng dầu bằng nhôm (hình trụ, hình elip, hình vuông có các góc tròn), trục gá giãn nở chứa đầy không khí hoặc mâm cặp đường viền đặc biệt thường được thiết kế để cung cấp khả năng kẹp bên trong, đảm bảo kẹp an toàn mà không làm hỏng thành trong của thùng và kiểm soát hiệu quả biến dạng hàn.



2. Hệ thống hàn

• Cơ chế cấp dây: Được trang bị bộ cấp dây dẫn động kép-để đảm bảo cấp dây hàn nhôm trơn tru và đồng đều, ngăn không cho dây nhôm dẻo bị uốn cong hoặc bị tắc nghẽn.
• Mỏ hàn: Sử dụng mỏ hàn MIG có dòng điện cao,-làm mát bằng nước- để xử lý dòng điện cao liên tục cần thiết cho hàn nhôm.
• Cảm biến theo dõi: Chức năng chính của nó là giám sát vị trí và hướng chính xác của đường hàn trong thời gian thực thông qua phương pháp phát hiện tiếp xúc cảm biến tiệm cận. Trong quá trình hàn, nó tự động xác định các sai lệch do lắp ráp phôi hoặc biến dạng nhiệt gây ra và ngay lập tức cung cấp dữ liệu vị trí trở lại hệ thống điều khiển. Sau đó, hệ thống sẽ tự động điều chỉnh độ cao của mỏ hàn phù hợp, đảm bảo dây hàn luôn theo dõi chính xác chiều cao hàn.

3. Hệ thống điều khiển điện

• Cốt lõi: Sử dụng PLC (Bộ điều khiển logic lập trình) làm trung tâm điều khiển.
• Giao diện người máy (HMI): Được trang bị màn hình cảm ứng để cài đặt, lưu trữ và gọi lại các thông số hàn (chẳng hạn như dòng điện hàn, điện áp, tốc độ hàn, tốc độ quay, thông số hồ quang-khởi động và kết thúc-của-hồ quang, v.v.).
• Chức năng: Điều phối và điều khiển chuyển động quay của bộ định vị, chuyển động của mỏ hàn cũng như khởi động và tắt nguồn điện hàn-để đạt được hoạt động (được liên kết). Có chức năng chẩn đoán lỗi và hiển thị cảnh báo.





4. Cơ chế di chuyển (Gantry hoặc Cross Table)

Mỏ hàn cần di chuyển dọc theo Giàn hoặc bàn chéo. Hệ thống này thường được điều khiển bởi một động cơ servo, thông qua sự phối hợp của các bánh răng và ròng rọc đồng bộ, sẽ điều khiển mỏ hàn chuyển động theo chuyển động tuyến tính đều, với tốc độ đồng bộ với chuyển động quay của bộ định vị.

5.Kết xuất

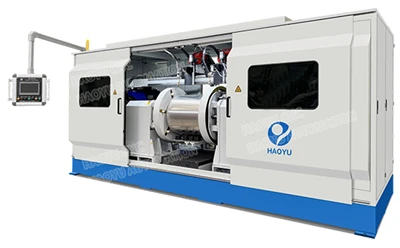

Máy hàn bồn nhôm tự động

1. Các ngành công nghiệp chính: Máy xây dựng, máy nông nghiệp, ô tô, đóng tàu, thiết bị phát điện, máy nén khí, v.v.

2. Phôi điển hình:

Thùng nhiên liệu hợp kim nhôm cho động cơ diesel, máy xúc, máy xúc, máy kéo.

Bồn dầu thủy lực hợp kim nhôm cho hệ thống thủy lực.

Thùng tản nhiệt hợp kim nhôm cho động cơ.

Các bình hoặc vỏ bằng hợp kim nhôm tương tự khác có đường hàn theo chu vi hoặc đường hàn thẳng.





Máy hàn thùng nhiên liệu nhôm MIG tự động
