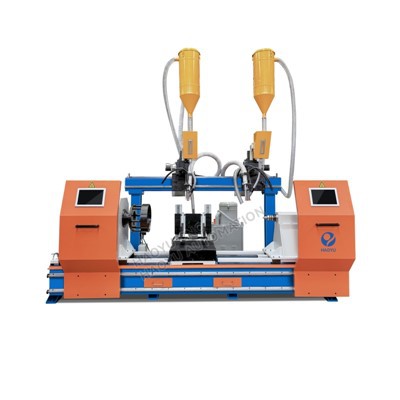

Máy hàn đường may vòng đôi phun nước

1.Hệ thống sử dụng thiết kế cộng tác ngọn đuốc kép. Một mỏ hàn là mỏ hàn TIG, sử dụng điện cực vonfram không tiêu hao và bảo vệ khí trơ để đạt được các mối hàn chất lượng cao, sạch sẽ và chính xác, đặc biệt thích hợp cho các ứng dụng yêu cầu tính thẩm mỹ cao và hiệu suất bịt kín. Mỏ hàn còn lại là mỏ hàn MAG, có tính năng cấp dây liên tục và bảo vệ khí trơ, mang lại tốc độ hàn nhanh và hiệu suất lắng đọng cao, lý tưởng cho các ứng dụng yêu cầu độ bền mối hàn cao. Hai mỏ hàn được tích hợp và liên kết trong hệ thống, cho phép hàn cộng tác đồng thời ở các vị trí phôi khác nhau hoặc cùng một đường hàn.

2. Là một bộ phận khí nén đáng tin cậy, xi lanh chịu trách nhiệm chính cho việc định vị và kẹp mỏ hàn nhanh chóng và chính xác theo hướng hành trình thẳng đứng hoặc ngắn. Cấu trúc đơn giản và phản ứng nhanh của nó đảm bảo vị trí tương đối ổn định giữa mỏ hàn và phôi trong quá trình hàn. Động cơ servo, với vai trò là lõi truyền động có độ chính xác-cao, cho phép điều khiển được lập trình chính xác chuyển động quay của mỏ hàn hoặc chuyển động cấp liệu tuyến tính thông qua hệ thống điều khiển. Nó có hiệu suất điều chỉnh tốc độ và độ lặp lại vị trí tuyệt vời, đảm bảo nghiêm ngặt tính đồng nhất của tốc độ hàn và tính nhất quán của quỹ đạo hàn theo chu vi.

3. Máy chuyên dụng hàn chu vi của máy phun nước này được trang bị hai cơ cấu dao động độc lập, dẫn động mỏ hàn TIG và mỏ hàn MAG tương ứng. Cơ chế dao động của mỏ hàn TIG thường sử dụng mô tơ servo có độ chính xác- cao kết hợp với vít bi chính xác, cho phép điều chỉnh tinh vi vô cấp biên độ dao động, tần số và vị trí trung tâm để đáp ứng các yêu cầu nghiêm ngặt của vật liệu như thép không gỉ cho quá trình hình thành mối hàn và đầu vào nhiệt. Cơ chế dao động của mỏ hàn MAG chủ yếu được điều khiển bởi cơ cấu thanh dẫn động mô tơ servo hoặc mô tơ bước{4}}, dao động với biên độ rộng hơn và tốc độ ổn định để đảm bảo hiệu quả lắng đọng và cải thiện hình thức mối hàn. Cả hai cơ chế này đều được tích hợp vào hệ thống điều khiển của máy, cho phép lập trình cộng tác và điều khiển liên kết các thông số dao động và quy trình hàn.

4. Khung đỡ vật liệu của máy hàn đường may vòng -đôi này sử dụng thiết kế tích hợp, kết hợp xi lanh và giắc vít điện để tạo thành một hệ thống đỡ linh hoạt ổn định và đáng tin cậy. Thân chính của khung đỡ vật liệu đạt được khả năng định vị nhanh chóng thông qua xi lanh, thích ứng với nhu cầu định vị và cố định của các phôi có thông số kỹ thuật khác nhau; đồng thời, chức năng nâng của nó được điều khiển bằng kích thông qua bộ truyền động vít chính xác, cho phép điều chỉnh độ cao chính xác đến từng milimet- để đảm bảo phôi luôn ở vị trí làm việc tối ưu trong quá trình hàn.

5. Hộp trục chính là bộ phận kẹp và cấp liệu chính trong máy hàn đường may vòng{1}}đôi này. Được dẫn động bởi một xi lanh, nó trượt trơn tru trên đường ray dẫn hướng chính xác. Trong quá trình vận hành, hộp trục chính di chuyển về phía đầu cố định dưới lực đẩy của xi lanh, từ đó kẹp và định vị phôi từ một phía. Sau khi kẹp, một mô tơ servo được tích hợp trong hộp trục xoay sẽ điều khiển trục xoay và phôi được kẹp quay một cách chính xác, phối hợp với đầu hàn để hoàn thành mối hàn vòng đôi-chất lượng cao. Toàn bộ hệ thống đạt được khả năng kẹp và nhả nhanh chóng và đáng tin cậy thông qua các xi lanh, trong khi đường ray dẫn hướng đảm bảo độ cứng và độ thẳng trong quá trình di chuyển.

1. Tải: Người vận hành đặt phôi cần hàn lên giá đỡ chuyên dụng.

2. Định vị và Kẹp: Nhấn công tắc chân sẽ tự động đóng kẹp khí nén, cố định phôi một cách chính xác. Sau khi phôi được kẹp, xi lanh sẽ hạ giá đỡ xuống, tách nó ra khỏi phôi.

3. Bắt đầu hàn: Chọn chương trình tương ứng trên màn hình cảm ứng và nhấn nút bắt đầu.

Thực hiện hàn: Mỏ hàn TIG/MAG di chuyển đến vị trí hàn theo trình tự được lập trình sẵn. Ngọn đuốc được cố định và phôi quay. Hai mỏ hàn hoạt động độc lập, mỗi mỏ hàn hoạt động một lúc để hoàn thành mối hàn theo chu vi.

4. Hoàn thành và dỡ tải: Sau khi hàn, mỏ hàn trở về vị trí ban đầu, giá đỡ nhận phôi đã hoàn thành và kẹp tự động mở ra. Người vận hành loại bỏ phôi hàn.

Máy hàn đường may vòng đôi phun nước
