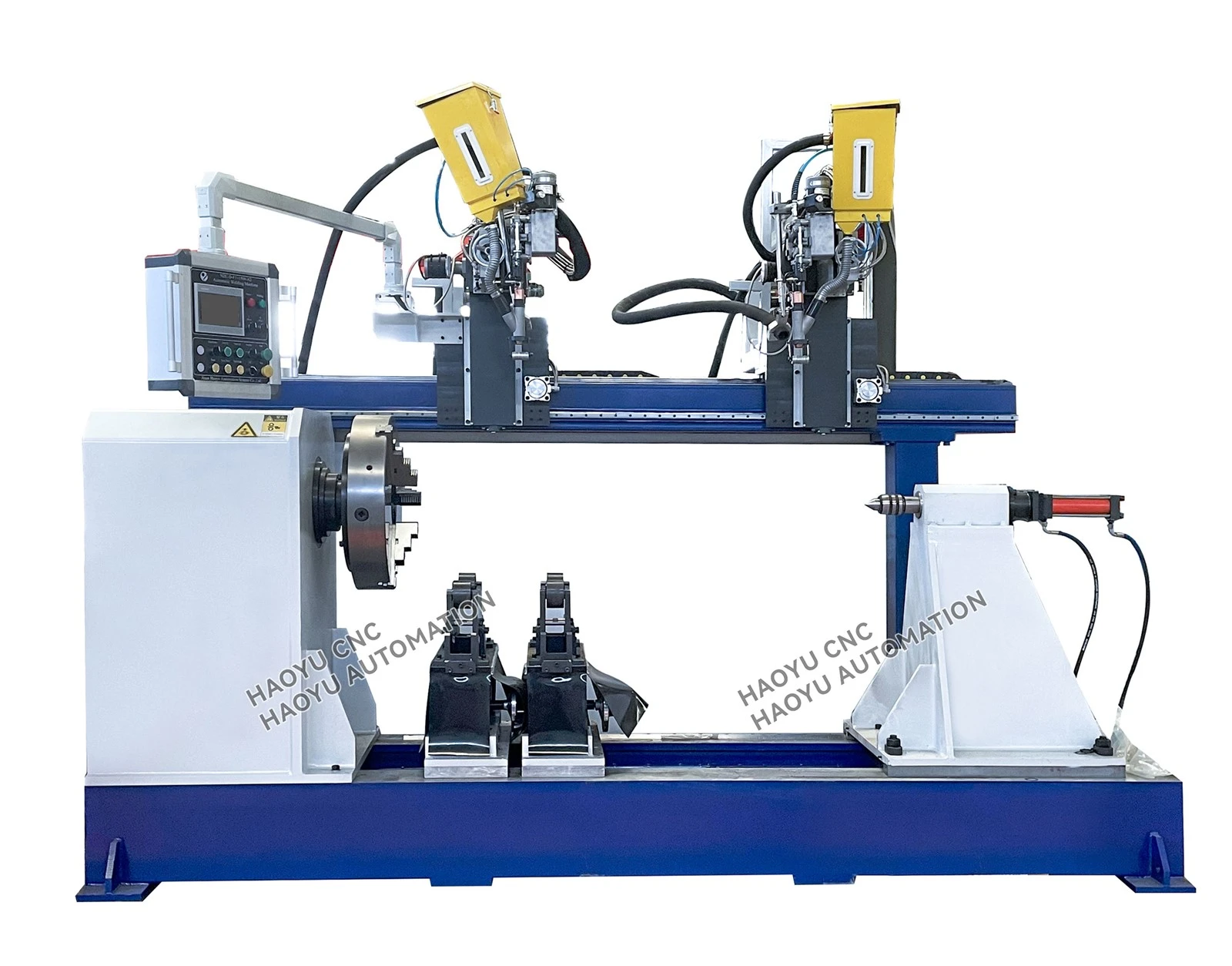

Thiết bị hàn tự động đường may tròn SAW Tank

1. Mỏ hàn có thể điều chỉnh lên xuống, từ bên này sang bên kia và xoay theo góc cạnh. Trong khi máy đang làm việc, xi lanh sẽ quay. Máy được trang bị 2 mỏ hàn SAW.

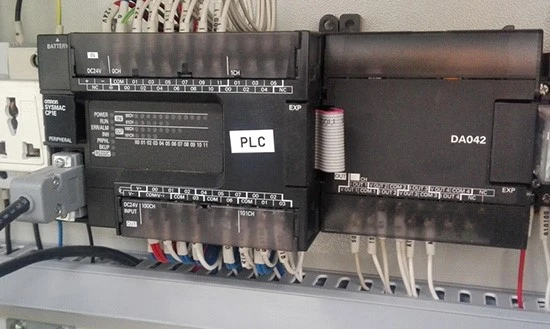

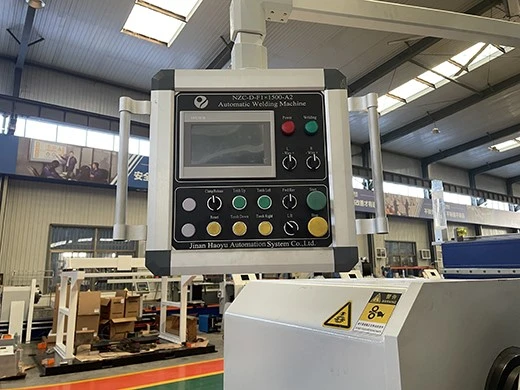

2. PLC OMRON Nhật Bản và màn hình cảm ứng được sử dụng để điều khiển toàn bộ máy. Với sự trợ giúp của giao diện người máy-cảm ứng, chế độ hàn và thông số kỹ thuật có thể được đặt trước, lưu trữ và truy xuất. Sẽ có báo động và chỉ báo lỗi trong quá trình hàn, chẳng hạn như dây bị kẹt, dây bị chặn, v.v.

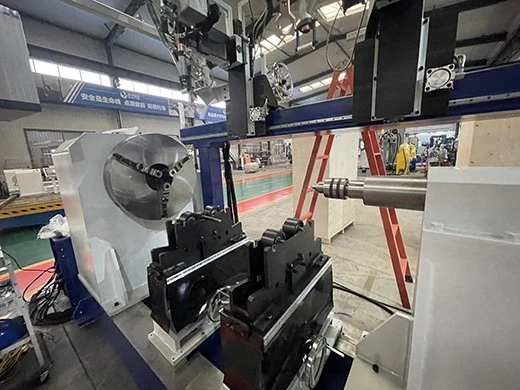

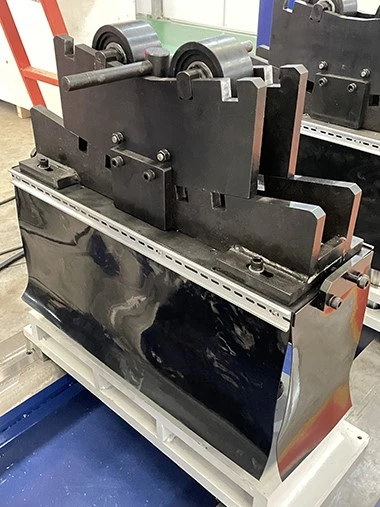

3.Xi lanh được cố định bằng mâm cặp quay và được hỗ trợ bởi giá đỡ của bánh xe lăn. Bánh xe lăn đảm bảo rằng việc nạp và dỡ xi lanh linh hoạt và thuận tiện. Khoảng cách giữa các giá đỡ có thể được điều chỉnh theo chiều dài xi lanh.

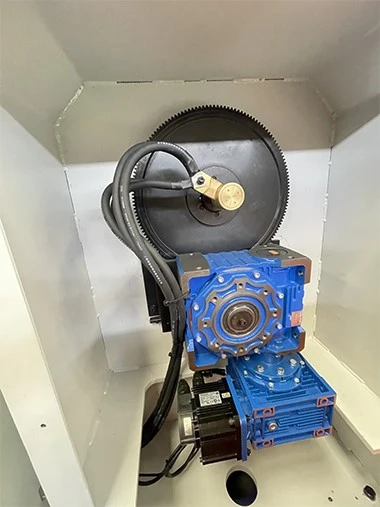

4.Máy hàn hồ quang chìm súng-kép này được trang bị hệ thống truyền động trục chính có độ chính xác-cao và cơ cấu kẹp di động. Hộp trục chính tích hợp mô tơ servo, có thể dẫn động mâm cặp một cách chính xác để xoay phôi một cách trơn tru. Đồng thời, một chốt đẩy được lắp trên ụ di chuyển ở phía bên kia. Nó có thể di chuyển linh hoạt và hoạt động cùng với mâm cặp để kẹp chặt phôi từ cả hai phía, từ đó đảm bảo mối hàn luôn được giữ ở vị trí nằm ngang lý tưởng trong quá trình hàn, mang lại sự đảm bảo đáng tin cậy cho mối hàn theo chu vi có chất lượng và{7}hiệu quả cao.

5. Chức năng chính của ụ sau di động là hoạt động kết hợp với mâm cặp để đỡ và kẹp phôi hình trụ cần hàn, đảm bảo sự liên kết ổn định trong quá trình quay. Ụ sau này có thể được điều chỉnh và khóa linh hoạt trên đường ray theo chiều dài phôi, do đó thích ứng với nhu cầu hàn các đường nối chu vi hình trụ hoặc ống có kích thước khác nhau, mở rộng hiệu quả phạm vi xử lý của thiết bị và đảm bảo độ chính xác khi hàn.

Máy hàn SAW xi lanh thủy lực
