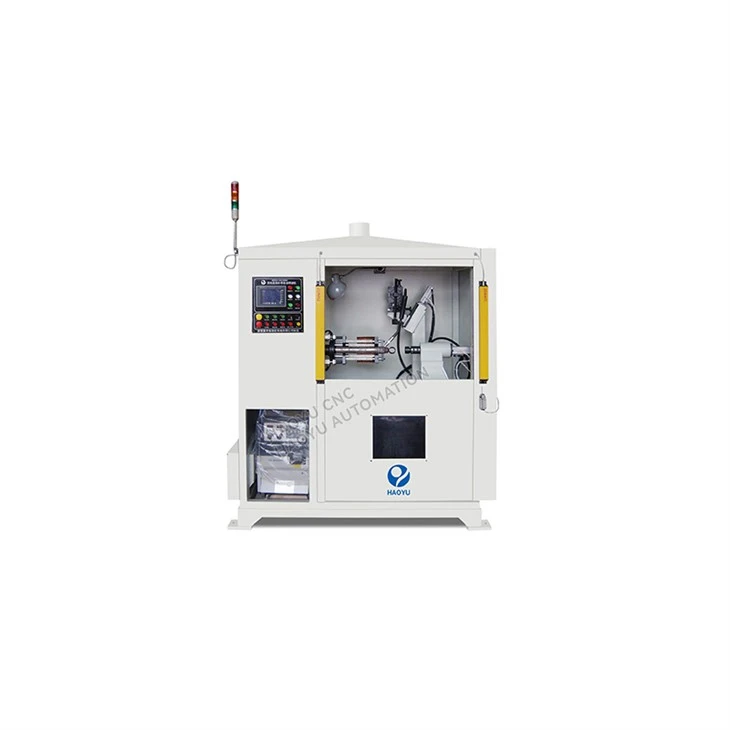

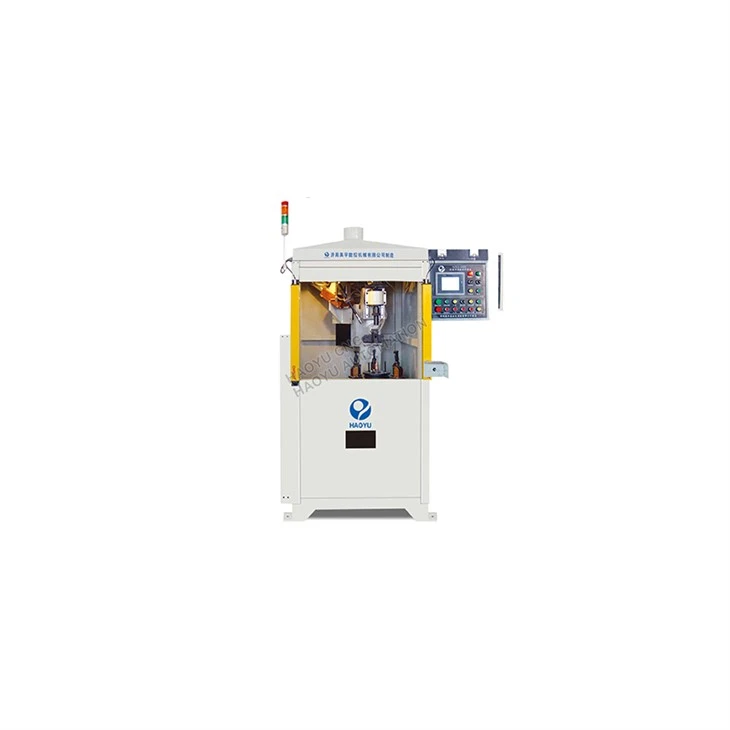

Máy hàn tự động giảm xóc ô tô tự động

Máy hàn tự động giảm xóc ô tô tự động

I.Ứng dụng máy hàn

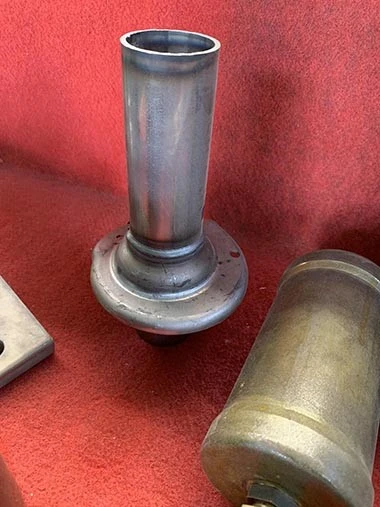

1. Dùng để hàn bộ giảm xóc lên giá đỡ thanh chống, thử và bo trục giảm xóc.

2. Máy sẽ cố định van trên đế, sau đó hàn van và đường ống lại với nhau

3. Van nạp & Van xả bằng tay

4. Kiểu hàn MIG

II.Thông số máy hàn

III.Thành phần thiết bị

Một máy hàn giảm xóc tự động điển hình thường bao gồm các hệ thống sau:

• Hệ thống cơ khí:

Khung giường: Cung cấp sự hỗ trợ ổn định và cứng nhắc.

Cơ cấu quay: Thường sử dụng mô tơ servo hoặc động cơ tần số biến thiên chính xác để dẫn động trục chính (mâm cặp), làm quay phôi (xi lanh ngoài giảm xóc) với tốc độ không đổi.

Cơ chế mỏ hàn: Cơ chế điều chỉnh-hai chiều hoặc ba{2}}có độ chính xác cao được sử dụng để định vị chính xác góc và vị trí của súng hàn.

Kẹp: Cung cấp khả năng định vị và kẹp phôi nhanh chóng để đảm bảo tính nhất quán.

• Hệ thống điều khiển điện:

PLC (Bộ điều khiển logic lập trình): Bộ não của máy, tự động điều khiển toàn bộ quá trình hàn (nạp, dỡ, kẹp, quay, cấp dây, khởi động/dập hồ quang, v.v.).

Giao diện con người{0}}Máy (màn hình cảm ứng HMI): Được sử dụng để đặt và lưu trữ các thông số hàn (dòng điện, điện áp, tốc độ quay, tốc độ cấp dây, v.v.) đồng thời hiển thị trạng thái thiết bị và thông tin lỗi.

Bộ truyền động servo/Biến tần: Điều khiển chính xác tốc độ quay trục chính.

• Hệ thống hàn:

Nguồn điện hàn: Cung cấp năng lượng ổn định và đáng tin cậy cho quá trình hàn, hiệu suất của nó quyết định trực tiếp đến chất lượng mối hàn. Các máy hàn hiện đại đều sử dụng nguồn điện biến tần kỹ thuật số để điều khiển chính xác.

Bộ cấp dây: Đưa dây vào khu vực hàn một cách ổn định.

Súng hàn: MIG.

Hệ thống khí: Cung cấp và bảo vệ khí.

• Hệ thống phụ trợ:

Hệ thống làm mát tuần hoàn: Cung cấp khả năng làm mát cho nguồn điện hàn và súng hàn.

Hệ thống xả khói: Hút khói sinh ra khi hàn

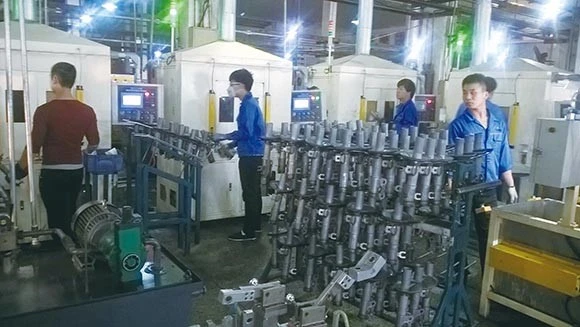

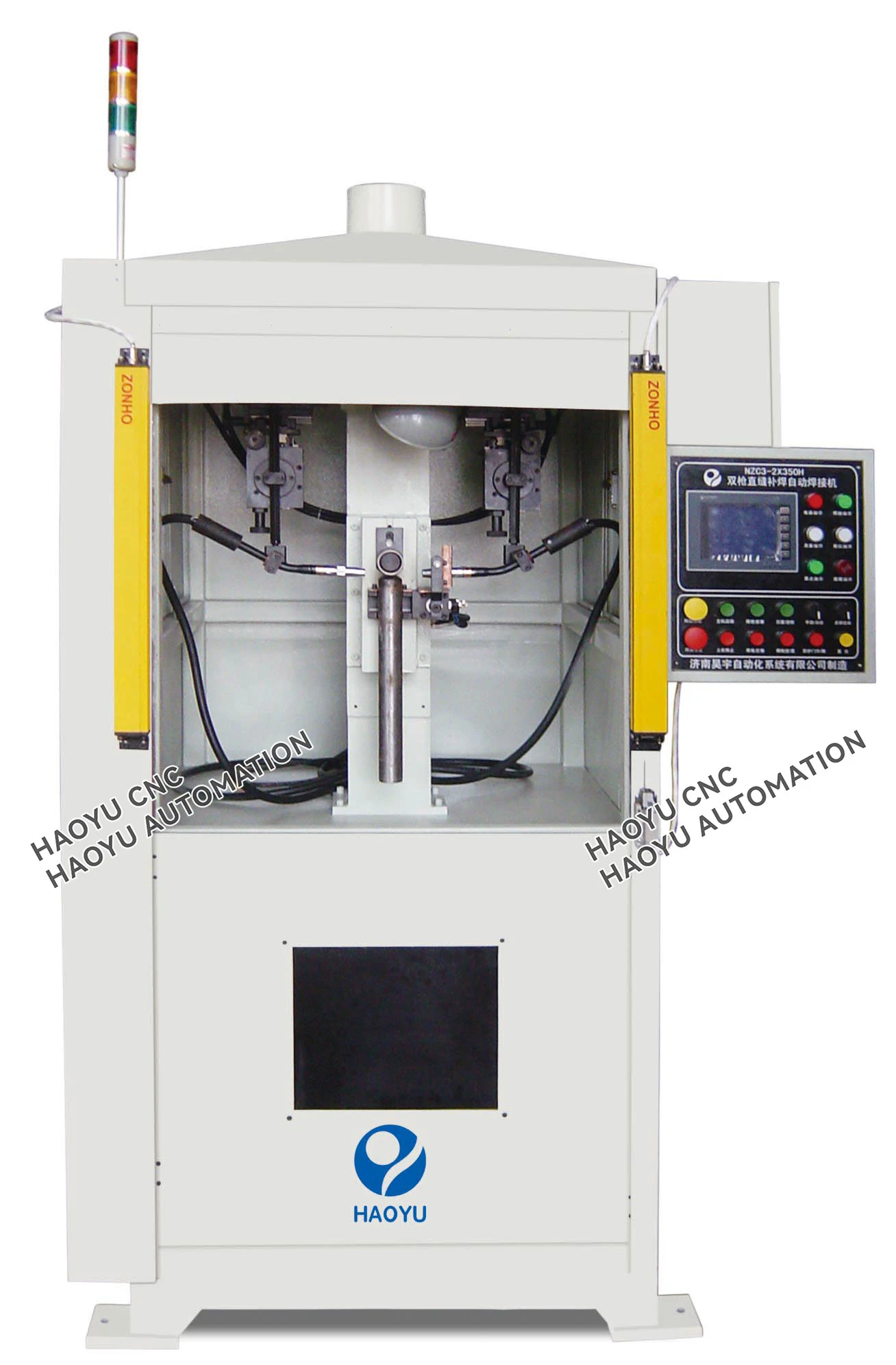

IV.Hình ảnh chi tiết

V.Vedio để bạn tham khảo

Máy hàn tự động giảm xóc ô tô tự động
