Máy hàn đầu trục trục được điều khiển CNC-



Máy hàn đầu trục trục tự động là một hệ thống hàn rô-bốt tiên tiến được thiết kế để nối-hiệu suất cao, độ bền-cao của các đầu trục trục trong các ứng dụng ô tô, xe tải-hạng nặng và xe địa hình. Tích hợp bộ điều khiển CNC hoặc robot công nghiệp, nó đảm bảo chất lượng mối hàn ổn định với độ biến dạng nhiệt tối thiểu, được thiết kế riêng cho môi trường sản xuất hàng loạt.





• Quy trình hàn linh hoạt

Hỗ trợ MIG/MAG, hàn lai laser hoặc hàn hồ quang chìm (SAW) cho các độ dày vật liệu đa dạng (3–20 mm).

Theo dõi đường may bằng laser tùy chọn để bù cho dung sai lắp ráp (± 0,2mm).

• Vận hành tự động

Cánh tay robot 6 trục hoặc hệ thống cổng CNC có độ lặp lại ± 0,05mm.

Bộ định vị quay trạm-kép cho phép tải/dỡ tải liên tục (thời gian chu kỳ: Nhỏ hơn hoặc bằng 90 giây/phần).

• Cố định chính xác

Kẹp thủy lực/khí nén cho trục trục (phạm vi đường kính: Φ50–Φ200mm).

Mâm cặp tự định tâm đảm bảo<0.1mm radial runout.

• Đảm bảo chất lượng

Giám sát mối hàn theo thời gian thực- (phản hồi điện áp hồ quang/dòng điện).

Kiểm tra siêu âm trong dây chuyền-tùy chọn để phát hiện khuyết tật.







Nguồn điện	Biến tần kỹ thuật số 350–500A (chu kỳ hoạt động 100%)
Tốc độ hàn	0–80 cm/phút (có thể điều chỉnh qua HMI)
Trục	3–6 trục có thể lập trình (X/Y/Z cho đèn pin + trục xoay R-)
Sự bảo vệ	Vỏ IP54 có cổng hút khói

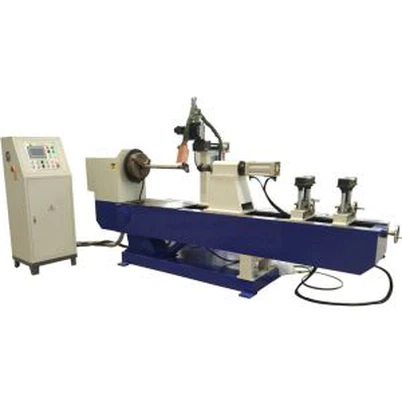

1.Mô tơ servo nằm trong vỏ bảo vệ màu trắng phía trên chịu trách nhiệm chính điều khiển mỏ hàn quay theo nhiều góc độ, đảm bảo thay đổi tư thế linh hoạt và đạt được góc cấp dây và hàn tối ưu khi hàn các mối hàn phức tạp. Động cơ servo gắn trên bệ máy cung cấp năng lượng vĩ mô, điều khiển toàn bộ cụm động cơ và mỏ hàn quay thông qua cơ cấu truyền động, từ đó kiểm soát quá trình bắt đầu và tiến triển của đường hàn. Làm việc cùng nhau, một bên quản lý các chuyển động chính xác và một bên xử lý các chuyển động-quy mô lớn, chúng tạo thành cốt lõi của-mức độ-tự do-cao và khả năng hàn có độ chính xác-cao của thiết bị.





2.Máy hàn trục súng-kép MAG có bố cục-ngược nhau, với hai hộp trục xoay được gắn ở hai bên bệ máy. Mỗi hộp trục xoay sở hữu khả năng di chuyển có độ chính xác-cao, được điều khiển bởi mô tơ phụ, cho phép chuyển động tịnh tiến trên ray dẫn hướng tuyến tính để phù hợp với các phôi gia công có độ dài khác nhau. Đồng thời, mỗi hộp trục chính tích hợp hệ thống truyền động servo độc lập, điều khiển trực tiếp mâm cặp để quay chính xác, đảm bảo định vị lại phôi ổn định trong quá trình hàn và đáp ứng các yêu cầu về hàn súng kép đồng thời.





3. Hộp bảng điều khiển sử dụng bố cục mô-đun và thường tích hợp màn hình cảm ứng-giao diện người{2}}máy (HMI), các núm đặt trước thông số và đèn chỉ báo trạng thái, cho phép người vận hành thiết lập và giám sát các thông số chính như dòng điện hàn, điện áp, tốc độ cấp dây và lập trình công thức nấu ăn từ góc nhìn tốt nhất mà không cần phải đến gần máy hàn (chẳng hạn như bộ định vị hoặc khu vực mỏ hàn).

4.Kết xuất







• Ô tô: Cụm trục xe khách/xe tải.
• Thiết bị xây dựng: Gia cố trục máy xúc/máy xúc.
• Nông nghiệp: Sửa chữa đầu trục máy kéo.
