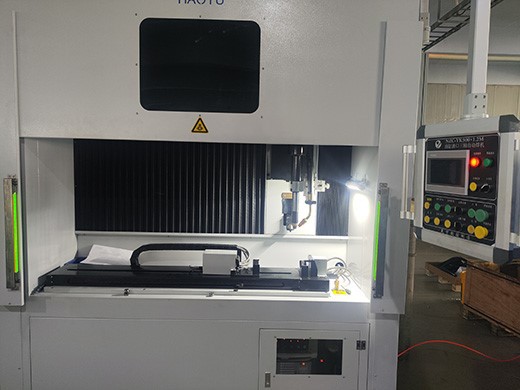

Máy hàn liên tục vòi phun dầu tự động

Máy hàn tự động này là một thiết bị tự động dùng để hàn tự động và chính xác hai vòi phun dầu (hoặc cổng dầu, đầu nối) vào một phôi duy nhất (chẳng hạn như khối van thủy lực, thùng dầu hoặc vỏ). Nó kết hợp việc nạp và định vị thủ công với việc kẹp và hàn tự động, cân bằng tính linh hoạt, độ chính xác và hiệu quả sản xuất, đồng thời đặc biệt phù hợp để sản xuất linh hoạt các lô nhỏ đến vừa và các loại sản phẩm đa dạng.

 Đặt thủ công: Người vận hành đặt thủ công cổng dầu đầu tiên vào thiết bị cố định từ tính. Lực từ thu hút và cố định nó một cách nhanh chóng và chính xác. Sau đó, người vận hành đặt cổng dầu thứ hai lên thiết bị cấp dầu. Không yêu cầu thao tác kẹp phức tạp, giúp học nhanh chóng và dễ dàng.

 Định vị và kẹp phôi: Người vận hành đặt phôi chính (ví dụ: xi lanh) được hàn vào vật cố định chính và kích hoạt thiết bị kẹp (có thể là khí nén hoặc thủy lực). Đồ gá đảm bảo phôi được ổn định tuyệt đối trong quá trình hàn.
 Khởi động thiết bị-: Nhấn nút khởi động.
 Hàn tự động:
Bước 1: Mỏ hàn di chuyển đến vị trí hàn cổng dầu và thực hiện hàn vòng quanh cổng dầu thứ nhất.
Bước 2: Sau khi hoàn thành quá trình hàn cổng dầu đầu tiên, thiết bị cấp liệu sẽ đưa cổng dầu thứ hai đến vị trí cố định, nơi nó được hút từ tính. Mỏ hàn di chuyển đến vị trí cổng dầu thứ hai trên phôi rồi thực hiện hàn vòng tròn.
 Hoàn thành và dỡ hàng: Quá trình hàn hoàn tất và vật cố định được tháo ra. Người vận hành tháo cụm hàn, làm sạch xỉ hàn và chuẩn bị cho chu trình tiếp theo.

1. Thiết bị sử dụng một xi lanh để dẫn động và kẹp phôi, tạo ra lực kẹp ổn định để đảm bảo phôi được định vị chính xác và không bị lỏng trong quá trình hàn, từ đó cải thiện hiệu quả chất lượng và tính đồng nhất của mối hàn.

2. Máy hàn vòi phun này sử dụng thiết bị kẹp khí nén, với lực kẹp lõi bắt nguồn từ lò xo khí chứ không phải xi lanh truyền thống. Lò xo khí đạt được tác động kẹp nhanh và ổn định thông qua lực đàn hồi do khí nén bên trong tạo ra. Trong quá trình kẹp, nó cung cấp áp lực liên tục và linh hoạt, giúp bảo vệ bề mặt phôi và thích ứng với những thay đổi nhỏ về hình dạng.

3. Trong quá trình hàn, thiết bị cấp liệu tự động được trang bị máy hàn vòi phun hoạt động liên tục và chính xác. Ngay sau khi hàn một đầu phun, thiết bị sẽ ngay lập tức đưa đầu phun thứ hai đến vị trí được chỉ định trên trạm hàn một cách trơn tru và trơn tru. Sau đó, mâm cặp từ tính trên vật cố định sẽ tự động thu hút và cố định vòi phun, chuẩn bị cho việc hàn vòi phun tiếp theo. Toàn bộ quá trình cấp liệu và định vị diễn ra liền mạch và có trật tự, đảm bảo hiệu quả tính liên tục và hiệu quả của hoạt động hàn.

4.Nó sử dụng chế độ cấp dây theo khoảng cách bắn- và áp dụng chế độ cấp dây kiểu đẩy-, đẩy dây hàn một cách trơn tru và ở tốc độ không đổi từ cuộn dây đến mỏ hàn để đảm bảo chất lượng hàn.

5. Bảng điều khiển HMI màn hình cảm ứng được sử dụng làm giao diện đầu vào và đầu ra. Chiều dài hàn, thời gian bắt đầu hồ quang, thời gian kết thúc hồ quang, điện áp hàn, dòng điện hàn và tốc độ hàn có thể được nhập thông qua giao diện.

Máy hàn liên tục vòi phun dầu tự động
