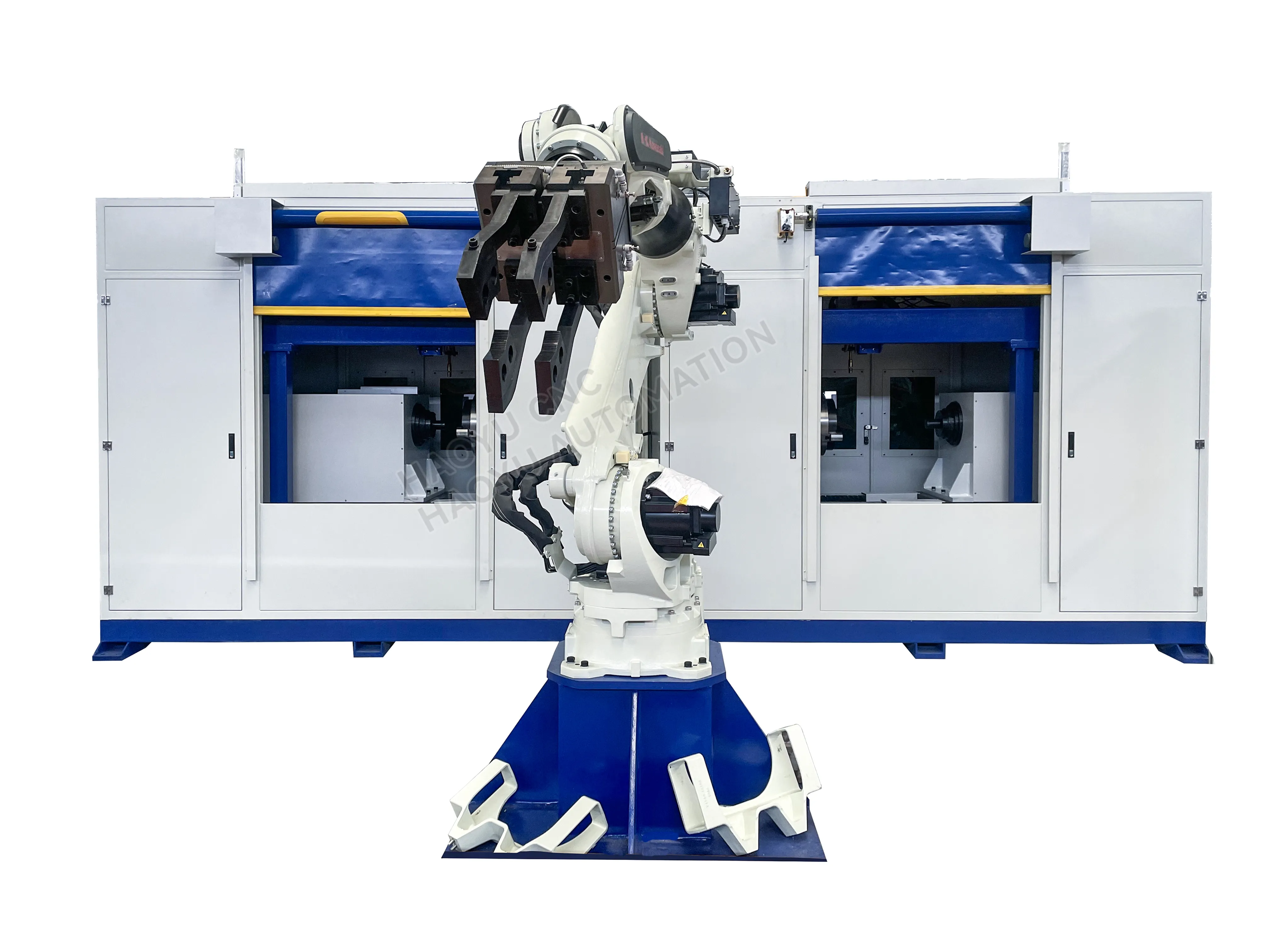

Máy hàn con lăn theo dõi tự động với khả năng xử lý bằng robot

1. Robot công nghiệp (Lõi xử lý vật liệu)

Vai trò: Thường là một rô-bốt có khớp nối sáu-nhiệm vụ nặng nề,-có độ chính xác cao và có khả năng lặp lại cao, nó thực hiện một nhiệm vụ kép.

Chức năng xử lý vật liệu: Bộ phận tác động cuối của robot được trang bị một bộ kẹp bằng khí nén hoặc servo tùy chỉnh giúp tự động lấy bánh xe và trục từ giá đỡ vật liệu hoặc đường băng tải và đặt chúng một cách chính xác tại trạm hàn. Sau khi hàn xong, nó sẽ tự động dỡ các thành phần.

2. Máy hàn tự động

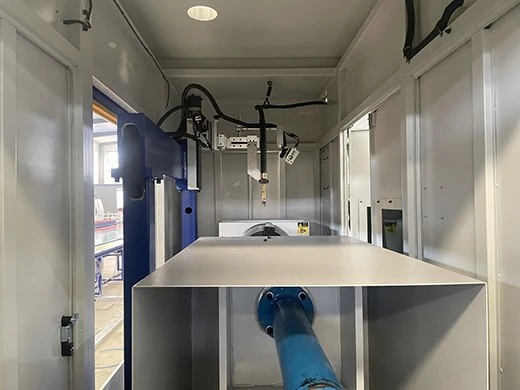

• Trong máy này, phôi được định vị và kẹp ở cả hai đầu bằng hai thiết bị chính. Mâm cặp được lắp ở một bên của hộp trục chính; thiết bị này thường có chức năng kẹp và truyền động, chịu trách nhiệm kẹp chặt một đầu của phôi một cách đáng tin cậy và cung cấp năng lượng quay cần thiết trong quá trình hàn. Ở phía đối diện, cơ cấu kẹp (thiết bị kẹp thủy lực) được cấu hình. Chức năng cốt lõi của nó là đẩy phôi theo hướng trục về phía và kẹp vào mâm cặp, đảm bảo phôi duy trì độ đồng tâm chính xác và vị trí trục ổn định trong toàn bộ quá trình gia công, từ đó tạo nền kẹp vững chắc để hàn theo chu vi chất lượng cao-của các con lăn đỡ.

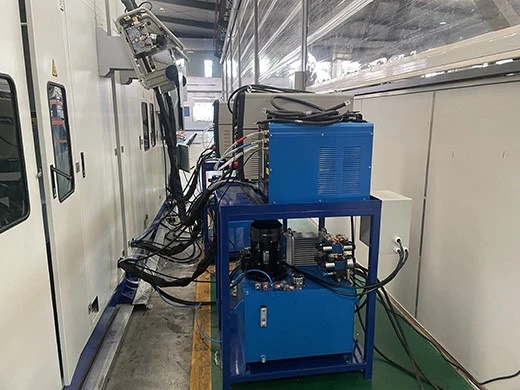

• Hộp-làm mát bằng nước của máy hàn con lăn hỗ trợ chủ yếu được sử dụng để luân chuyển mỏ hàn nguội, đảm bảo thiết bị hoạt động ổn định trong quá trình hàn-liên tục trong thời gian dài và ngăn ngừa quá nhiệt. Bộ cấp dây có nhiệm vụ đưa dây hàn đến khu vực hàn một cách trơn tru và chính xác. Tốc độ cấp dây ổn định và khả năng kiểm soát độ căng của nó đóng vai trò quan trọng trong việc đảm bảo chất lượng mối hàn và hiệu quả hàn. Cả hai phối hợp với nhau để đảm bảo độ tin cậy và tính nhất quán của quá trình hàn con lăn hỗ trợ.

• Hệ thống máy hàn bánh xe hạng nặng-này được trang bị màn hình cảm ứng chuyên dụng tích hợp để điều chỉnh thông số hàn và tương tác giữa-con người với máy một cách thuận tiện; nó còn có phần mềm giám sát thời gian thực-để đảm bảo theo dõi và kiểm soát chất lượng chính xác của quy trình hàn. Cốt lõi của hệ thống được điều phối và chỉ huy bởi bộ điều khiển robot, đảm bảo các thao tác hàn chính xác và hiệu quả; và nó được trang bị một máy biến áp chuyên dụng để cung cấp nguồn điện ổn định và đáng tin cậy cho toàn bộ hệ thống.

• Giai đoạn chất tải: Robot gắp phôi cần hàn từ giá chất tải và đặt tại trạm hàn A, hoàn tất quá trình chất tải.
• Hàn: Sau khi máy hàn đầu tiên bắt đầu hàn, robot sử dụng một chiếc kẹp để nhấc đồng thời thân bánh xe và đầu trục theo-quỹ đạo chuyển động được lập trình sẵn, di chuyển đến trạm B, đặt chính xác đầu trục vào lỗ hàn trên thân bánh xe rồi rút lại.
• Kẹp và hàn: Kẹp ở trạm B tự động kẹp phôi để hàn.
• Hoàn thành hàn: Sau khi hàn xong, robot sẽ tự động loại bỏ phôi hàn và tiếp tục quá trình tải.
